KN17高分子陶瓷聚合物抗磨损耐腐蚀防护胶简介：

淘彩票由高分子与纳米陶瓷材料得到的高分子陶瓷聚合物材料。广泛用于各类磨损件的修复和在各类有耐磨、抗蚀要求的机件表面制备耐磨防腐涂层，如大负荷细颗粒冲蚀磨损的泵体、叶轮、风机壳体、管道弯头、管道螺旋输送器等的修复和预保护。

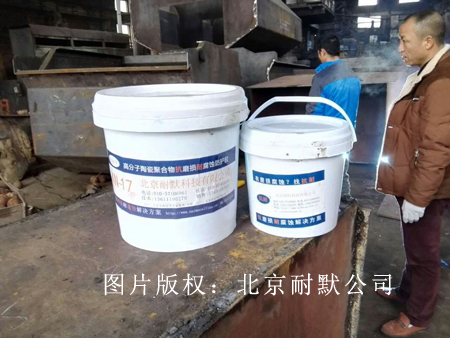

图（一）是KN17高分子陶瓷聚合物抗磨损耐腐蚀防护胶外包装,由于目前已发现假帽我公司产品，如有假货请与我公司联系
KN17高分子陶瓷聚合物抗磨损耐腐蚀防护胶使用方法:

淘彩票 1. 表面处理：对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘。

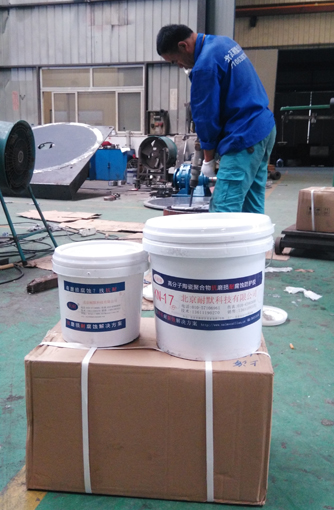

图（二）是KN17在上海现场施工，解决了客户的施工难题

2. 配制：按重量比4∶1将A、B两组份混合均匀，并在30min内用完。一般是边施工边配置，一次配置量最大不能超过1.5公斤，过多胶凝固的过快，还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配，夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。

图(二)是KN17在江西铜矿现场施工

3. 涂敷：KN17合适的涂层厚度是2～8mm，应将混合好的材料逐层涂敷于待修部位，第一层要压实，使之与基材充分浸润，涂层涂到尺寸后表层要修平整，或用涂敷涂层表面。本材料不能进行机械加工，修复时应注意控制涂层厚度，以免装配中出现干涉现象。

4. 固化：25℃固化24小时可投入使用，（如能加热到60—80℃保温2小时，可提高综合性能的30%）若温度低应采用加热或延长固化时间来促进固化；一般冬天施工可用碘钨灯距涂层40cm的距离进行照射加温。

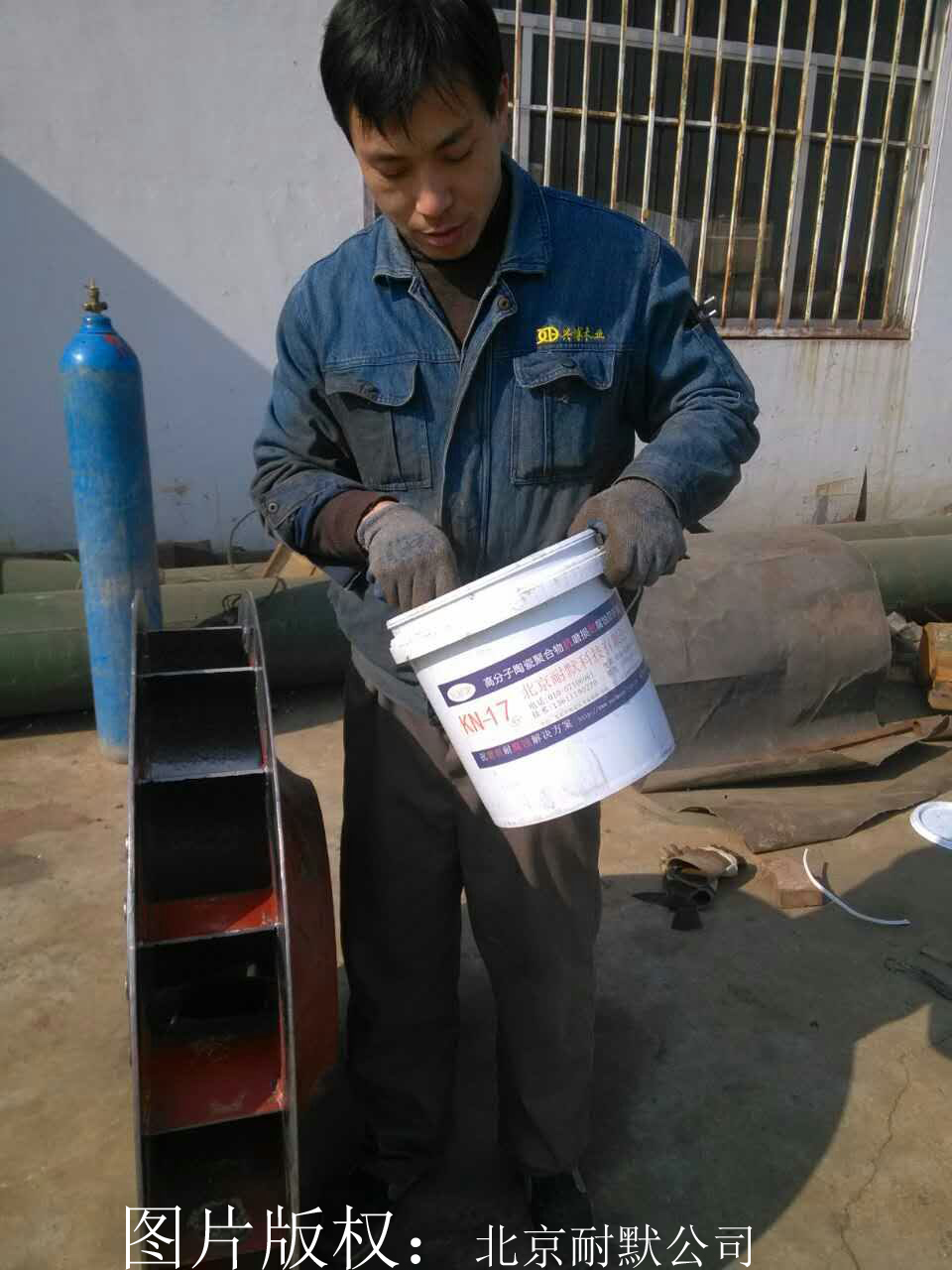

图（三）是KN17客户自己操作，只需淘彩票简单的技术指导

性能参数

KN17物理机械性能表
颜色	弯曲强度 (kg/cm2) GB1042-79	拉伸强度 (kg/cm2) GB6329-86	抗压强度(kg/cm2) GB/7124-86	剪切强度(kg/cm2) GB/1041-79	固化后硬度(Shore D) ASTM-D-2556
深灰	516	377	1006	120	89

KN17固化特性表(测试条件：温度20～25℃，相对湿度55)
物理 状态	操作时限 (25℃)	固化时间 (25℃)	保证耐磨性能 的工作温度(℃)	密度 (g/cm3)
膏状	25min	24h	-60～210	2.4

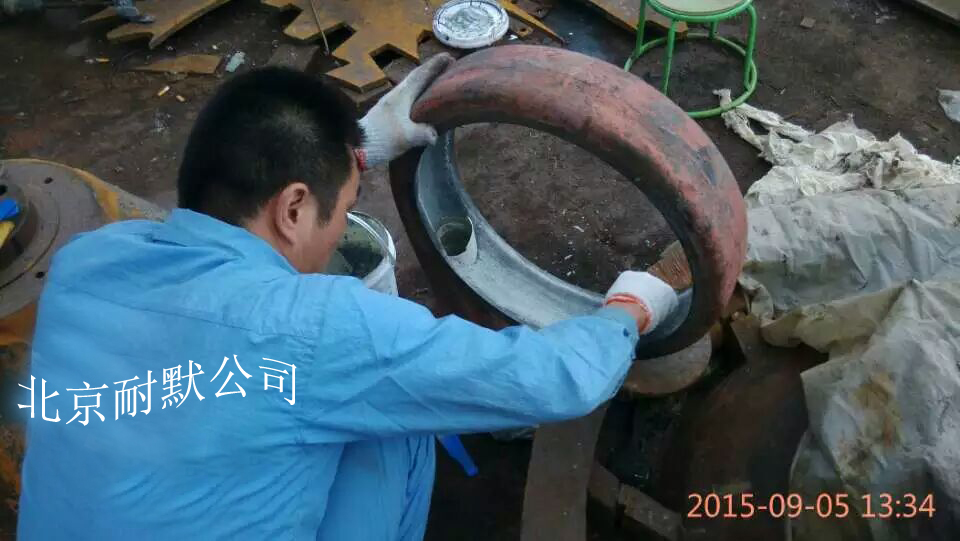

图（四）KN17在吉林修复脱硫泵
特别说明
1. 本参数为实验室条件下取得，由于实际工况比较复杂，建议用户根据实际工况做预测试。
2. 当环境温度低于15℃时，固化时间会延长，应采取适当加温措施；
3. 当环境温度高于25℃或混合量过大时，固化速度会加快，要适当缩短混合后的涂敷时间。
